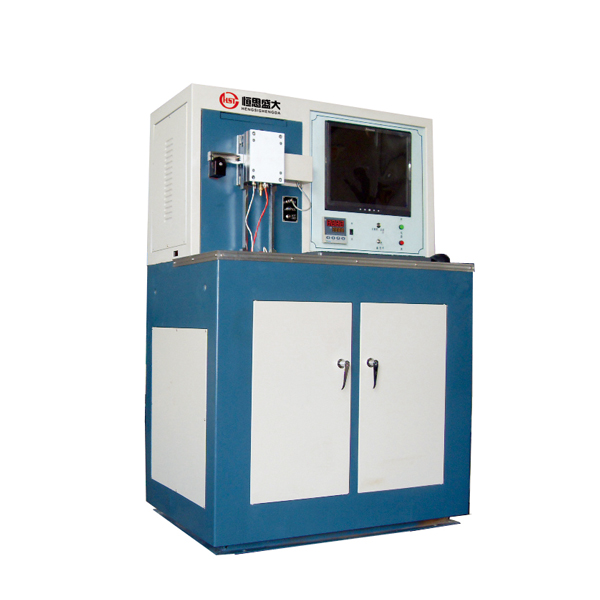

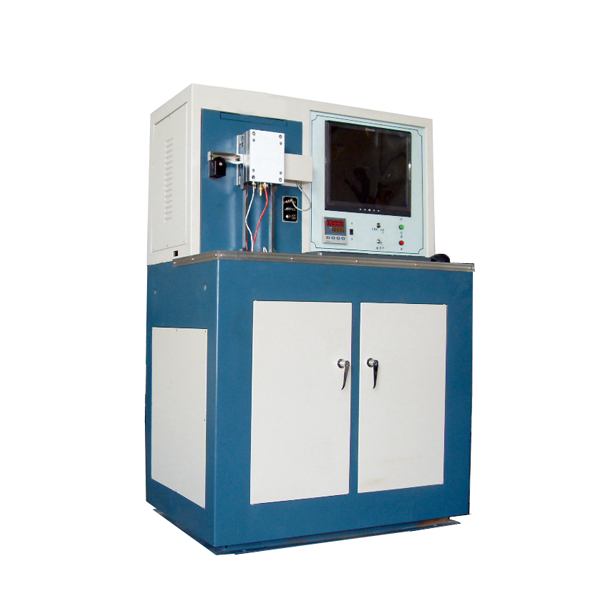

MMG-10型高溫高速摩擦磨損91香蕉视频污下载，是我公司研製的多功能摩擦磨損91香蕉视频污下载，主要用於在高溫真空（氣體保護）狀態下三體磨損的模擬試驗。其主要用途與功能除涵蓋美國FALEX6#型多功能試樣測試91香蕉视频污下载（Multi-SpecimenTestMachine）外，還綜合了高溫端麵、高溫銷盤磨損的性能。它是研製開發各種耐高溫材料、高溫塗層、中係列液壓油、內燃機油、齒輪機油必需的模擬評定測試91香蕉视频污下载，該機增加控製程序還可以作為美國ASTMD4172-94、ASTMD2266-91潤滑液（脂）抗磨性能標準試驗方法（四球法）標準評定測試91香蕉视频污下载，也是我國石油化工總公司在SH/T0189-92“液體潤滑劑抗磨損特性試驗法（四球法）適用的測試評定標準儀器。

MMG-10型高溫高速摩擦磨損91香蕉视频污下载在一定的接觸壓力下，具有高溫、常溫、氣氛保護等狀態下的滾動、滑動或滑滾複合運動的摩擦形式，具有無級調速係統，可在極低速或高速條件下，用來評定潤滑劑、金屬、塑料、塗層、橡膠、陶瓷等材料的摩擦磨損性能，特別是高溫、氣氛保護狀態下的三體磨損性能具有國際水平。隨機附帶端麵和銷盤摩擦副；並且有很大的摩擦副擴展空間，例如低速銷盤（具有大盤與小盤，單針與三針）摩擦功能、四球長時抗磨損性能和四球滾動接觸疲勞、球―青銅三片潤滑性能、以及球―盤、泥漿磨損、橡膠密封圈的唇封力矩和粘滑摩擦性能的試驗、高溫端麵可在各大科研院所廣泛應用。MMG-10型91香蕉视频污下载在摩擦學各個專業技術領域、石油化工、機械、能源、冶金、航天、各大專院校、研究院（所）等部門具有廣泛的應用前景。

MMG-10型高溫高速摩擦磨損91香蕉视频污下载的主要技術規格：

1.試驗力

1.1軸向試驗力工作範圍（無級可調）10～10000N

1.2試驗力示值相對誤差±1%

1.3試驗力示值零點感量±1.5N

1.4試驗力自動加荷速率500N/min

1.5試驗力長時自動保持示值相對誤差±1%

2.摩擦力矩

2.1測定摩擦力矩5N.m

2.2摩擦力矩示值相對誤差±2%

2.3摩擦力荷重傳感器100N

2.4摩擦力臂距離50mm

3.主軸無級變速範圍

3.1單級無級變速係統0.1～2000r/min

3.2主軸轉速誤差±1%

4.試驗介質：氣體、磨料等。

5.91香蕉视频污下载加熱係統

5.1筒式加熱爐室溫～1100℃

5.2K型熱電偶2支（配筒式加熱爐）

5.3溫度控製精度±（0.3+0.005t）℃

式中“t”為試驗溫度值

6.91香蕉视频污下载主軸錐度：1：7

7.91香蕉视频污下载主軸與下副盤距離＞75mm

8.91香蕉视频污下载主軸控製

8.1手動控製

8.2時間控製

8.3轉速（周期）控製

8.4摩擦力矩控製

8.5微機控製

9.91香蕉视频污下载時間顯示與控製範圍1s～999小時

10.91香蕉视频污下载轉速（周期）顯示與控製範圍（1～99）×105

11.91香蕉视频污下载主電機輸出力矩15N.m

12.高溫爐真空度500Pa

13.91香蕉视频污下载外形尺寸〈L×B×H〉1030×710×1910mm（尺寸可按要求確定）

14.91香蕉视频污下载淨重1800kg

3.91香蕉视频污下载概述

該91香蕉视频污下载可分為以下幾個部分

1）伺服加載係統（伺服閥控製）

2）冷卻係統（優質不鏽鋼板定做）

3）【真空控製保持係統】

4）高溫真空爐係統

5）摩擦力測量係統

6）試驗力測量係統

7）主軸伺服控製旋轉係統（伺服電機及伺服驅動器）

8）耐高溫主軸（耐高溫材質）

9）強電控製櫃

10）微機控製係統

11）軟件（總生免費升級）

1.91香蕉视频污下载分部

1）伺服加載係統

2）冷卻係統

3）高溫真空爐係統

4）真空控製保持係統

5）摩擦力測量係統

6）試驗力測量係統

7）主軸伺服控製旋轉係統

8）摩擦副附件及備件

（端麵及銷盤摩擦副同時應提供摩擦副的加工圖紙。）

9）強電控製櫃

12）微機控製係統：試驗參數設置及摩擦指標顯示

13）電腦及軟件：電腦為聯想品牌機，激光打印機一台

14）免費調試、安裝和培訓

15）零備件及專用工具（42件工具及專機專用工具）

16）運輸、保險

3.291香蕉视频污下载主要摩擦副（供參考，特殊要求的摩擦副可協商定製）

1銷盤摩擦副（高溫）：

1―小試環2―大試環3―試樣銷4―螺釘5―銷夾頭

圖二銷盤摩擦副<單針與三針>

摩擦係數

1.1單針小環

因為f=μP…………………………………（1）

T=fr……………………………………（2）

所以μ==0.0837………………………（3）

式中：f―摩擦力N

μ―摩擦係數

P―91香蕉视频污下载軸向試驗力N

T―91香蕉视频污下载摩擦力矩N.mm

r―小試環與試樣銷接觸點軌跡半徑23.873/2mm

1.2三針小環

因為f=μ………………………………………（4）

T=3fr………………………………………（5）

μ==0.0837…………………………（6）

1.3單針大環與三針大環

μ==0.04332…………………………（7）

式中R―大試環與試樣銷接觸點軌跡半徑46.155/2mm

1.4小式環與銷試樣速度Vs

Vs=πｄｎ＝75ｎmm/min

1.5大式環與銷試樣速度Vs

VL=πDｎ=145ｎ　mm/min

式中：n―91香蕉视频污下载主軸轉速r.h.m

d―小試環與試樣銷接觸點軌跡直徑d=23.873m

D―大試環與試樣銷接觸點軌跡直徑D=46.155mm

2.止推圈摩擦副（高溫）

1.止推圈夾頭2.止推圈小試盤3.螺釘4.圓柱銷

5.止推圈大試盤6.小試環7.大試環

圖三止推圈摩擦副

AS―止推圈小試盤接觸麵積mm2

AS=π（d12-d22）/4≈125mm2

Al―止推圈大試盤接觸麵積mm2

Al=π（D12-D22）/4≈580mm2

P―91香蕉视频污下载軸向試驗力N

n―91香蕉视频污下载主軸轉速r.p.m

T―91香蕉视频污下载摩擦力矩N.mm

Ps―止推圈小試盤接觸壓力Pa

Ps=

Pl―止推圈大試盤接觸壓力Pa

Rs―止推圈小試盤平均半徑Rs=（d1+d2）/4=13.25mm

Rl―止推圈大試盤平均半徑Rl=（D1+D2）/4=22.3mm

Vs―止推圈小試盤試驗速度

Vs=2π.Rs.n=83.25nmm/min

Vl―止推圈大試盤試驗速度

Vl=2π.Rl.n=144.47nmm/min

μ3―小止推圈摩擦副的摩擦係數

μ3=………………………（1）

μl―大止推圈摩擦副的摩擦係數

μl=………………………（2）

Pv3―小止推圈摩擦副速度因子N

Pv3=Ps.Vs=2πRsn=0.666P.n…………（3）

Pvl―大止推圈摩擦副速度因子N

Pvl=Pl.Vl=2πRln=0.249P.n…………（4）

Kt―止推圈摩擦副的磨損因子mm2/N

Kt=………………………………………（5）

式中：X―止推圈摩擦副軸向磨損量mm

P―止推圈摩擦副Ps式pl的接觸壓力Pa

V―止推圈摩擦副Vs式Vl的試驗速度mm/min

t―止推圈摩擦副試驗山時間min

3.球盤摩擦副<<>單球與三球>圖七

1.小試環2.大試環3.φ12.7鋼球4.球盤夾具

圖四球盤摩擦副<<>單球與三球>

摩擦係數的計算：

3.1單球與三球小環和銷盤摩擦副單針與三針相同

μ=……………………….（1）

3.2單球與三球大環（與銷盤摩擦副計算公式相同）

μ=…………….（2）

式中：T―91香蕉视频污下载摩擦力矩N.mm

P―91香蕉视频污下载軸向試驗力N

R―大試環與試樣球接觸點軌跡半徑R=

μ―球與大試環摩擦係數

試驗速度：

3.3球與小試環速度（Vs）和3103大試環速度（Vl）

Vs=π.d.n=75nmm/min………………………..（3）

Vl=π.D.n=130nmm/min……………………….（4）

式中：n―91香蕉视频污下载主軸轉速r.p.m

d―小試環與球試樣接觸點軌跡直徑d=23.873mm

D―大試環與球試樣接觸點軌跡直徑D=41.380mm

赫茲接觸應力

3.4球盤摩擦副赫茲接觸應力σmax

當摩擦副材料相同時，泊鬆比μ=0.3時

單球盤摩擦副σmax=0.388N/mm2

三球盤摩擦副σmax=0.388N/mm2

式中：P―91香蕉视频污下载軸向試驗力N

E―合金鋼彈性模數2.1×106kgf/cm2=2.06×105N/mm2

R―球試樣半徑6.35mm

4.四球摩擦副（如圖五）（附）

圖五長磨四球摩擦副

1―加熱器2―墊3―圓柱銷4.油盒5―鎖緊螺環6―彈簧夾頭

7―標準試驗鋼球（GB308-84）8―壓環9―軟鋁墊10鉑熱電阻傳感器

摩擦係數公式推導

四球摩擦副由四個等直徑鋼球（r=6.35mm）組成，其四個球心組成一個正四麵體ABCD，如圖所示，上球與下三球的接觸點組成一個正三角形B1C1D1，上球與下三球的正壓力各為N1=N2=N3=N，摩擦力F=μN，摩擦圓半徑rA=，摩擦力矩故摩擦係數，

因軸向試驗力為

所以

摩擦係數μ=

T―摩擦力矩（N.mm）P―試驗力（N）

圖六四球作用力的分析圖

5.球青銅三片摩擦副（如圖七）（附）

1―銷2―試片座3―試片4―鎖緊螺環5―彈簧夾頭

6―標準試樣鋼球（GB308-84）7―油盒8―軟鋁墊9―鉑熱電阻傳感器

圖七球青銅三片摩擦副

摩擦係數公式推導：

如圖十一，球對試片的正壓力各為N，軸向試驗力為P，由圖所示的幾何關係可得：

3Nsinα-P=0故N=

因為摩擦力矩T=

所以F=

因F=μN圖八球三片作用力的分析圖

所以摩擦係數

μ=

T―摩擦力矩（N.mm）P―試驗力（N）

注：由於加工尺寸誤差，為了提高試驗結果的再現性精度，摩擦係數需要進行修正，乘以修正係數k，即

式中：k=RA―試球理論磨損圓環半徑（=3.663mm）

―試球實際磨損圓環半徑（實測值，mm）

6.其它摩擦副

（1）滾動接觸疲勞四球摩擦副

圖九滾動接觸疲勞四球摩擦副

（2）粘滑摩擦副

圖十粘滑摩擦副

3.3軟件界麵

售後服務及承諾：

91香蕉视频污下载質量三包，質保期自驗收合格起2年，終生維護，2年內全免費服務，新機免費上門安裝調試，免費培訓操作人員。

1.所提供試驗設備應符合現行國標或行業標準，保證試驗設備的技術性，可靠性。

2.91香蕉视频污下载質量保證期2年，實行三包承諾，終生維護。

3.所需零部件及配件常年供應。

4.產品常年技術支持，產品維修保養24小時內提供解決方案，如需現場解決24小時內到達。

5.軟件終生免費升級。
